Линейка модулей NB-IoT от компании Mobiletek

04.03.2020324

Основанная в 2009 году, компания Shanghai Mobiletek Communication Ltd. (Шанхай, Китай) – один из лидеров в области разработки и производства продуктов Internet of Things (IoT). Линейка модульных решений компании Mobiletek представлены на рынке под брендом LINQ. В этой линейке компании представлены все виды и типы GSM и GNSS модулей. При этом, разработка и производство специализированных решений для решений IoT (Internet of Things) – одна из наиболее сильных сторон компании Mobiletek.

Прежде всего, это модули формата NB-IoT, которых у этого производителя уже несколько моделей в LCC форм-факторах, с различным дополнительным функционалом и с различным набором поддерживаемых частотных диапазонов. Для российского рынка адаптированы пять моделей.

Для сложных проектов и для проектов переходного периода от 2G к NB-IoT интересны многофункциональные и мультиформатные IoT комбомодули L700E и L710E, реализованные на платформах Qualcomm MDM9206 и MDM9205 соответственно. Они экономичны по цене, имеют высокую надежность, опционально поддерживают CAT-NB1, а также GSM(G2)/GPRS/EDGE (последнее тоже опционально) и навигационный функционал GPS+GLONSS.
Размер L700E – 30x30x2,6 мм, а L710E всего 21.5x25x2.4 мм.
В более простые решения рекомендованы модули L610E и L620G/C, а также новинка – миниатюрный комбомодуль L651 (2G+NB-IoT+GNSS). Все перечисленные модули адаптированы для использования в батарейных приложениях.

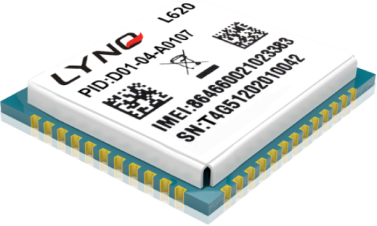

Наиболее популярный модуль компании – L620.
Он имеет две основных модификации – L620C и L620G, отличающиеся числом поддерживаемых частотных диапазонов, и реализованные на чипсете MT2526 от компании MediaTek. Это обстоятельство определяет его основные отличия от модулей L700E и L610E в функциональном отношении, реализованных на чипсете MDM9206 от Qualcomm. Но, прежде всего, L620 – это на настоящий момент самый бюджетный и компактный из NB-IoT модулей компании Mobiletek, имеющий набор возможностей, оптимально отвечающих решению сравнительно простых, но, тем не менее, наиболее востребованных задач беспроводного сегмента сетей IoT: реализованная скорость обмена 25.5/35.35 (single-tone) или 58.3 кбит/с (multi-tone) (DL/UL). Модуль выполнен в миниатюрном 45-пиновом форм-факторе с LCC контактами и имеет размеры 15,8х17,6х2,3 мм. Диапазон питающих напряжений L620 – 2.1… 3.6 В (рекомендуемое значение 3.3 В). Для обеспечения устойчивой работы модуля L620 требуется использования стабилизированного источника питания с нагрузочной способностью не менее 1A. В режиме глубокого сна модуль потребляет 3.5 мкА (при питании от источника 3.3 В). Форм-фактор этого модуля (второй из них попиново-совместим с уже хорошо зарекомендовавшими себя 2G модулями L206D/M)совместим с наиболее массовым 2G модулем компании Mobiletek – L206D (создан на платформе MT6261D). Отметим, что L206 – это унифицированная линейка из восьми различных 2G модулей, различающихся программно и аппаратно, реализованных на базе процессора ARM7EJ-S 260 МГц и использующих чипсеты MT6261M и MT6261D в их различных аппаратных реализациях.

Технические данные модулей NB-IoT компании Mobiletek приведены в таблице.

Технические особенности L610E L620C, L620G L651 L700E L710E
Изображение L610E L620C, L620G L651 L700E L710E
Чипсет MDM9206 MT2526 MDM9206 MDM9205
Процессор Cortex-A7, до 1.2 ГГц Cortex-A7, до 1.2 ГГц MIPS processor, 192 МГц Cortex-A7, до 1.2 ГГц Cortex-A7, до 1.2 ГГц
Диапазоны NB-IoT: B8/B20 NB-IoT:B 1/2/3/5/8/12/13/17/18/ 19/20/25/26/28/66/70 (L620G)
NB-IoT:B 3/5/8/20 (L620C)
NB-IoT:B 3/5/8
GSM: B 2/3/5/8
NB-IoT: B8/B20
GSM: B 2/3/5/8
NB-IoT: B 1/3/5/8/20/28
GSM: B 2/3/5/8
Скорость обмена NB-IoT : 150/150 кбит/с (DL/UL) NB-IoT : 25/20 (single-tone) или 60 кбит/с (multi-tone) (DL/UL) NB-IoT : 25/20 (single-tone)
EDGE Class: 236.8/52.2 кбит/с (DL/UL)
NB-IoT : 150/150 кбит/с (DL/UL)
EDGE Class: 236.8/52.2 кбит/с (DL/UL)
NB-IoT : 127/158.5 кбит/с (DL/UL)
GPRS: 85.6/85.6 кбит/с (DL/UL)
Интерфейсы UART, USIM, GPIO, USB 2.0, ADC, SPI, NETLIGHT, POWER KEY, RESET UART, USIM, GPIO, ADC, SPI, I2C, PWM, POWER KEY, RESET UART, USIM, eSIM, GPIO, ADC, SPI, I2C, POWER KEY, RESET UART, USIM, GPIO, USB 2.0, ADC, SPI, I2C, PCM, NETLIGHT, POWER KEY, RESET UART, SIM (1.8 В), GPIO, USB 2.0, ADC, SPI, I2C, I2S, PCM, NETLIGHT, POWER KEY, RESET
Размеры и форм-фактор 21.5x25.0x2.6 мм (LCC) 15.8x17.6x2.3 мм (LCC) 24x20x2.4 мм (LCC) 30x30x2.6 мм (LCC) 21.5x25x2.4 мм (LCC)
Управление AT command AT command AT command AT command AT command
GPS Not support Not support Support for L561G GPS+GLONSS GPS+GLONSS
Питание 3.4… 4.2 В
(3.8 В рекомендуемое)
2.1… 3.6 В
(3.0 В рекомендуемое)
3.4… 4.2 В
(3.8 В рекомендуемое)
3.4… 4.2 В
(3.8 В рекомендуемое)
3.4… 4.2 В
(3.8 В рекомендуемое)
Рабочий температурный диапазон -40 … +85℃ -40 … +85℃ -40 … +85℃ -40 … +85℃ -40 … +85℃
Сертификация CCC/TA/CE/ROHS CCC/TA/CE/ROHS CCC/TA/CE/ROHS FCC/IC/ROHS/CCC/TA/CE FCC/IC/ROHS/CCC/TA/CE

Подобрать оптимальное решение в продуктовых линейках Mobiletek и оказать помощь в его реализации вам помогут наши Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра..

ООО «ГАММА ИНЖИНИРИНГ» - официальный дистрибьютор Mobiletek.
